光照模型(Illumination Model)
1. Phong模型
1.1 基本定义
- $\vec{\mathrm{N}}$表示表面的单位法线矢量
- $\vec{\mathrm{L}}$是指向光源的单位矢量
- $\vec{\mathrm{R}}$是反射光线的单位矢量
- $\vec{\mathrm{V}}$是指向相机的单位矢量
1.2 算法
https://en.wikipedia.org/wiki/Phong_reflection_model

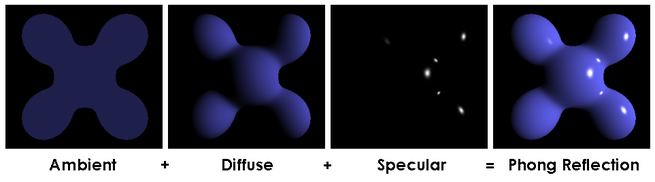

I_\mathrm{phong}=I_\mathrm{ambient}+\sum({I_\mathrm{diffuse}+I_\mathrm{specular}})
1.2.1 环境光（Ambient Reflection）
I_\mathrm{ambient}=L_aK_a
其中$L_a$是环境光亮度，$I_a$是环境光反射系数0\le K_a\le 1
1.2.2 漫反射（Diffuse Reflection）
根据Lambert规则，材质的漫反射是均匀发射到周围的，和观察角度无关，只和光源的入射角度有关
I_\mathrm{diffuse}=(\vec{L}\cdot\vec{N})L_dK_d
其中$L_d$是光源的光亮度，$K_d$是漫反射系数0\le K_d\le 1
1.2.3 高光反射(Specular Reflection)
I_\mathrm{specular}=(\vec{\mathrm{R}}\cdot\vec{\mathrm{V}})^nL_sK_s
其中$L_s$是光源亮度，$K_s$是高光反射系数$0\le K_s\le 1$，$n$高光强度
1.2.3 反射射线
在计算高光反射时，需要计算反射射线\vec{\mathrm{R}}
\vec{\mathrm{R}}=2(\vec{\mathrm{L}}\cdot\vec{\mathrm{N}})\vec{\mathrm{N}}-\vec{\mathrm{L}}
